Principe

J'ai trouvé le schéma de ce coupleur dans une publication du RCNEG datée de 1993. Bien que d'un aspect un peu compliqué, il permet d'accorder facilement une GP/Lévy ou une Lévy de 2x13,5m sur les 8 bandes décamétriques de 3,5 à 30 MHz et ne présente pas de difficultés si ce n'est le bobinage des selfs concentriques. Les réglages sont très pointus mais on s'y habitue très vite ; le mieux est d'ajouter des boutons démultiplicateurs

Réalisation

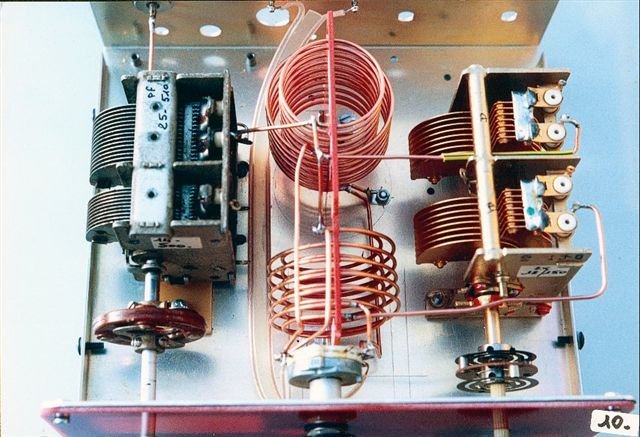

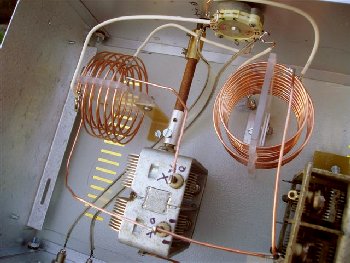

(cliquer sur la miniature ci-contre pour agrandir la photo d'une version en cours de mise au point)
Matériel :
CV1 : 450 pF ici une seule cage est utilisée
CV2 : 2x450 pF lames mobiles à la masse
La puissance maximum admissible par la boîte dépend de l'isolement des CV.
Les selfs sont bobinées à l'aide de fil de cuivre nu de diamètre 1,5mm.
L1a et L1b sont concentriques, de même que L2a et L2b. Elles sont disposées à 90° pour supprimer tout couplage.
L1a : 6 spires sur diamètre 50 mm
L1b : 10 spires sur diamètre 40 mm
L2a : 5 spires sur diamètre 50 mm
L2b : 6 spires sur diamètre 40 mm
Le nombre de spires peut devoir être ajusté en fonction de l'antenne et de la ligne bifilaire.
K1 : commutateur rotatif en stéatite 2 circuits et 2 positions.

Schéma
