Principe

Le schéma de ce coupleur très classique est celui publié sous la plume de F5NGZ dans Radio-REF de septembre 2005.

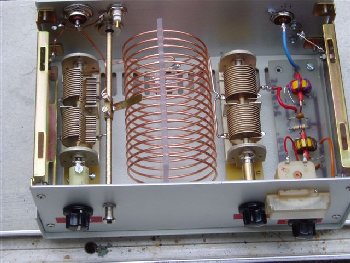

Il s'agit d'un filtre passe-haut en T constitué d'une self d'inductance variable et de deux CV. Chacun de ces CV de 2x125pF a une capacité de 250 pF après avoir mis les deux cages en parallèle.
On pourrait utiliser une self à roulette mais voici une solution peut-être moins pratique mais bien plus économique et qui évite un commutateur de bande : la self avec "curseur baladeur" qui permet de choisir le nombre de spires en manoeuvrant une tirette.
Le circuit à droite dans le boitier est un coupleur directionnel qui permet de mesurer la puissance réfléchie. On se référera à l'article cité pour avoir le schéma de cette sonde.
Ce type de boîte d'accord permet d'adapter l'impédance d'un bout de fil (ce qui ne veut pas dire qu'on en fait une vraie antenne !) pour que l'émetteur ne se rende compte de rien.

Schéma
