Le but de
cette page est de permettre à un amateur ne connaissant
rien à la SSTV de recevoir ses premières images
avec un minimum de travail et de temps. C'est un premier pas,
le suivant consistera en la découverte des fonctions plus
évoluée du logiciel afin d'acquérir les
connaissances minimum pour se lancer dans l'émission sans
trop patauger. Le logiciel utilisé ici n'est pas tout
neuf mais il n'a rien à envier aux plus récents.
Apprendre à le maîtriser permettra à ceux
qui le souhaitent de passer à un logiciel plus complet
et plus récent. Principe de base de la SSTV La télévision d'amateur (ATV) à balayage "rapide" (Fast scan TV) se pratique sur les bandes UHF et SHF avec une bande passante de l'ordre de 5 MHz. La SSTV ou télévision à balayage lent (Slow Scan TeleVision) permet de transmettre des images fixes en couleurs ou en noir et blanc ("Black and White" : B/W) avec un équipement prévu pour transmettre en phonie, donc sur une largeur de bande très réduite (<3kHz). Chaque point coloré de l'image est transformé en un signal audible de fréquence dépendant de la luminosité (noir=1500Hz et Blanc=2300Hz) et de la couleur à transmettre. Les tops de synchronisation sont émis à 1200Hz. Il existe de nombreuses façons (appelées "modes") de coder une image avant de la transmettre ; on parle de "Martin", Scottie"... Autrefois, les quelques amateurs qui transmettaient des images (schéma, photos monochromes) utilisaient le principe mécanique de la bélinographie. La SSTV, expérimentée fin des années 50, fut d'abord monochrome ; l'image était filmée à l'aide d'une caméra, transmise en 8 secondes et s'affichait à la réception sur un écran très rémanent semblable à celui d'un oscilloscope; une photographie argentique permettait de garder une trace de l'image reçue. Avec l'avènement de la microinformatique, le scanner a remplacé la caméra et l'image, stockée dans un fichier, est affichée à l'écran. Même la partie interface émission/réception est extrêmement simplifiée depuis que les cartes-son des ordinateurs sont mises à contribution. Equipement nécessaire Pour débuter en faisant de l'écoute (si l'on peut dire, pour ce mode très visuel) il suffit d'avoir, par exemple : - un récepteur décamétrique stable recevant la BLU ou à défaut un récepteur VHF recevant la FM (mais le trafic SSTV est plutôt rare). - un PC pas trop ancien tournant sous XP au minimum. - un programme SSTV comme MMSSTV de JE3HHT Makoto Mori Les connexions (câbles) sont faciles à réaliser et l'utilisation du logiciel ne demande pas de connaissances particulières. Installation de MMSSTV Le logiciel est gratuit, facile à installer et pas trop compliqué malgré ses nombreuses fonctionnalités. Le fichier d'installation se nomme MMSSTV113A.exe pour la version 1.13A et pèse 2,39 Mo. On peut le télécharger un peu partout, comme, par exemple sur : - https://hamsoft.ca/pages/mmsstv.php L'exécution de ce programme d'installation se déroule de façon très classique qu'il est inutile de détailler ici. Noter seulement le nom du dossier d'installation car on aura sans doute besoin de s'y rendre dans le futur. Demander éventuellement la création d'une icône sur le bureau, ça peut servir. Un dossier MMSSTV est créé qui contient deux sous-dossiers. Le tout occupe moins de 13Mo sur le disque. Noter que la désinstallation avec les outils de XP ne supprime pas ces trois dossiers. Première utilisation Lancer MMSSTV en cliquant sur l'icône créée. La fenêtre principale de l'application s'ouvre et une boîte de dialogue s'affiche pour permettre à l'utilisateur de saisir son indicatif. Cette personnalisation facilitera l'utilisation en émission. Points essentiels de la fenêtre principale  En dehors de la zone A où va s'afficher progressivement l'image

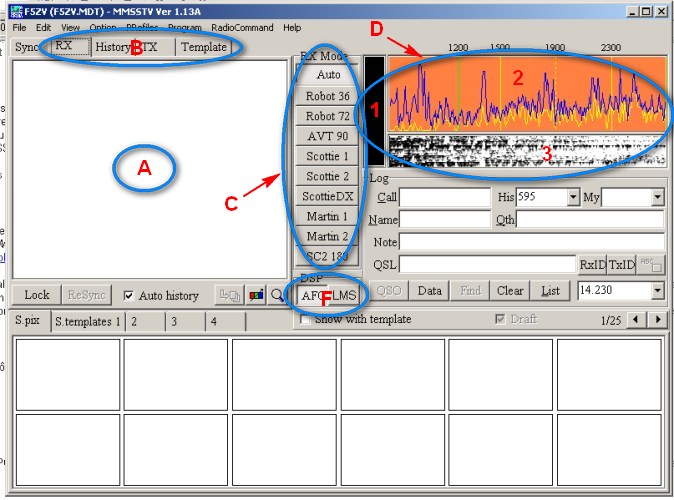

reçue, les boutons et cadres intéressants dans
un premier temps sont les suivants :B : Le bouton [RX] doit être enfoncé pour que la réception s'effectue. En cliquant sur [History], on pourra revoir les différentes images reçues. Le bouton [TX] sert, bien entendu, pour passer en émission. Dans un premier temps, nous ne l'utiliserons pas. C : Pour la réception, ce groupe de boutons ne devrait pas servir car le système sait déterminer automatiquement le protocole de transmission : Scottie, Martin... On se servira donc uniquement du bouton [Auto]. D : Trois zones très pratiques pour ajuster la fréquence du récepteur et le niveau du signal à l'entrée de la carte son : - 1 : un Vu-mètre indiquant le niveau du signal BF : gris = pas de décodage rouge = saturation (overflow) vert = bon signal, le décodage devrait s'effectuer. - 2 : spectre BFpermettant le réglage de fréquence. Ici, il affiche du bruit - 3 : waterfall permettant de voir la force du signal en fonction de la fréquence et du temps. E : Le bouton [AFC] est enclenché par défaut, on appuyera sur le bouton [LMS] pour améliorer la réception en mettant en fonction un filtre qui limitera le bruit et les parasites. Lecture d'un fichier son .MMW  Sans attendre d'avoir relié
le PC au récepteur, le récepteur à l'antenne
et d'avoir eu la chance d'entendre une transmission SSTV, on
peut vérifier immédiattement le fonctionnement

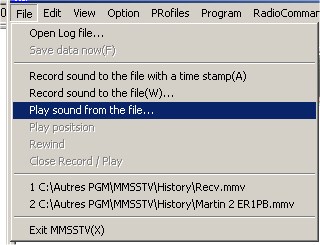

du logiciel et se familiariser un tout petit peu avec.MMSSTV permet d'enregistrer le son envoyé sur le PC tout en affichant l'image reçue par radio. Le fichier son a un format un peu exotique qui interdit de la lire avec un lecteur ordinaire comme Audacity, par exemple (mais il existe un convertisseur, voir en fin de page). Voici un fichier de test que l'on peut télécharger et sauvegarder dans un dossier quelconque, (MMSSTV/History, par exemple) : RM18I03-image.mmv Le fichier ne fait que 536 ko et l'image est toute petite mais elle suffira pour vérifier que tout fonctionne. Pour afficher l'image il suffit de lancer la lecture du fichier sauvegardé en utilisant la fonction "Play sound from the file" du menu "File" et d'ouvrir le fichier sauvegardé. Dès l'ouverture du fichier, l'image commence à s'afficher, exactement comme lors de son enregistrement. Il s'agit d'une image reçue sur 14MHz fin décembre 2019 et qui était envoyée par SM5ILE à UV8AVA. Cette première expérience permet de se familiariser avec quelques fonctions de base de MMSSTV et avec le son d'une image SSTV. On remarque en fin de transmission les tic-tic-tic assez rapides des tops de synchronisation. Affichage de la première image  La figure ci-contre montre l'image

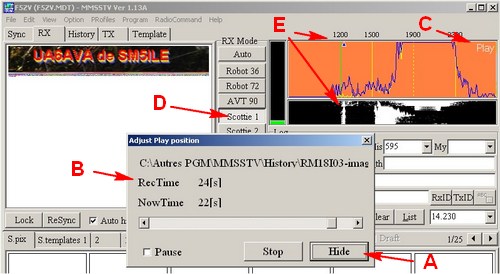

sauvegardée dans le fichier à télécharger.Dès le début de la lecture du fichier son une boîte de dialogue intitulée "Adjust Play position" est affichée. Elle rappelle le nom et l'emplacement du fichier en cours de lecture et le temps total de l'enregistrement (rep. B). On peut cacher cette boîte sans stopper la lecture en cliquant sur le bouton [Hide] (rep. A). L'indication "Play" (rep. C) indique que l'image affichée est bien un enregistrement. Pendant la lecture on peut observer le spectre du signal dans la fenêtre à fond orangé et les variations du spectre en fonction du temps dans la fenêtre du "waterfall" (traduction du terme "chute d'eau") affiché sur fond noir. Le trait blanc vertical est la trace du signal de synchronisation dont la fréquence est de 1200 Hz (rep. E). Noter la présence du petit triangle rouge (également repéré par E) qui signifie que tout se passe bien du côté de la synchro. Autre point intéressant : le système a reconnu automatiquement que le mode de transmission était "Scottie 1" (rep. D). |
