Principe

Ce coupleur permet d'alimenter une ligne symétrique à partir d'un câble coaxial asymétrique à basse impédance.
Son fonctionnement en auto-transfo permet d'éviter la réalisation un peu délicate d'une deuxième self servant de secondaire. La self utilisée ici ne comporte pas de prises mobiles, ce qui explique que le domaine d'utilisation du coupleur se limite aux bandes 3,5 - 7 - 10 MHz

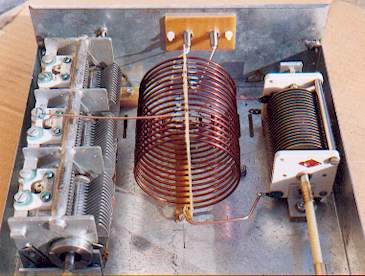

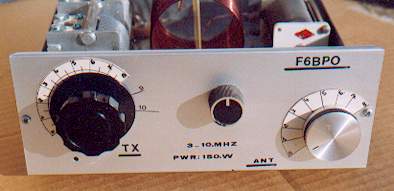

Réalisation

Self L:
- 16 spires de fil en cuivre émaillé de diam. 1,7 mm
- diamètre 70 mm, pas de 5 mm
- prises B et D à 5,5 spires des extrémités A et E respectivement. La position des prises peut dépendre de l'antenne utilisée.
- Point C à la masse.
Les condensateurs variables :
- CV1 : 2x250 pF (1000V) isolé du boîtier. (Ici seules deux cages sur trois sont utilisées.
- CV2 : 250 pF (1000V).

Schéma de câblage
