Ce montage s'apparente
à l'oscillateur Hartley à

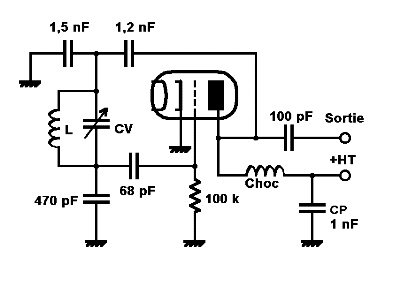

triode. Principe de fonctionnement  L'oscillateur utilise une triode mais le principe
est le même avec une pentode. On préférera
un tube prévu pour fonctionner en HF mais un tube utilisé
habituellement en BF fonctionnera couramment correctement jusqu'à
plusieurs MHz. Ici le circuit oscillant est constitué de la bobine L en parallèle avec le condensateur variable CV et d'autres capacités comme celle résultant de la mise en série des condensateurs de 1,5nF et de 470pF. La self ne comporte pas de prise intermédiaire, ce qui facilite sa réalisation. Pour améliorer la stabilité d'un tel oscillateur : - réalisation soignée. - connexions courtes. - condensateur de 100 pF au mica. - bobine indéformable solidement fixée - montage blindé pour éviter les effets de main. - alimentation HT stable. - utilisation d'un étage tampon entre l'étage oscillateur et la charge (antenne). Matériel En dehors du tube et de son support (de préférence céramique) : - Condensateurs au mica de 68 pF - 1,2nF - 470pF - 1,5nF - Condensateur de 1,2nF isolé 400 volts au minimum. - Condensateur de 100 pF en sortie également isolé 400 volts. - Condensateur de découplage CP de 1nF isolé 400 volts au minimum. - Résistance de grille 100k 1/4 W - CV 25-250 pF environ - Self : 30 t de fil de cuivre émaillé 6/10 sur mandrin en PVC diamètre 15mm pour des fréquences de l'ordre de 5 à 10 MHz. Essais Aprés vérification soigneuse du câblage, mesurer les fréquences de résonance mini et maxi du circuit oscillant à l'aide d'un grid-dip pour se faire une idée de la plage de fréquence. Il est utile de mettre en marche un récepteur réglé sur une fréquence choisie au milieu de cette bande pour contrôler l'oscillation. Mettre sous tension, vérifier si possible que le filament rougit (il faut pour cela au minimum 30 secondes). Mesurer les tensions d'anode et de grille. Si le voltmètre à aiguille indique une tension très supérieure à la HT, c'est un signe que le montage oscille. Un petit ondemètre, le grid-dip (en réception), un oscilloscope, un voltmètre électronique précédé d'une sonde HF ou un récepteur ondes courtes peuvent le confirmer. Mesure de stabilité Pour mesurer la stabilité de l'oscillateur on peut utiliser un récepteur ondes courtes recevant une émission de radiodiffusion (sur la bande des 42 m par exemple) et régler la fréquence de l'oscillateur pour la faire "battre" avec la fréquence de la station de radiodiffusion. La stabilité de la note du sifflement obtenu indique la stabilité de la fréquence de l'oscillateur. Pour prendre conscience des facteurs influant sur la stabilité de l'oscillateur : - approcher la main ou un outil du circuit oscillant - faire bouger légèrement la bobine à l'aide d'une tige isolante - faire varier la charge en branchant une petite antenne sur la sortie - faire varier la tension d'alimentation en chargeant celle-ci avec une résistance de quelques kilohms suffisamment puissante. |
